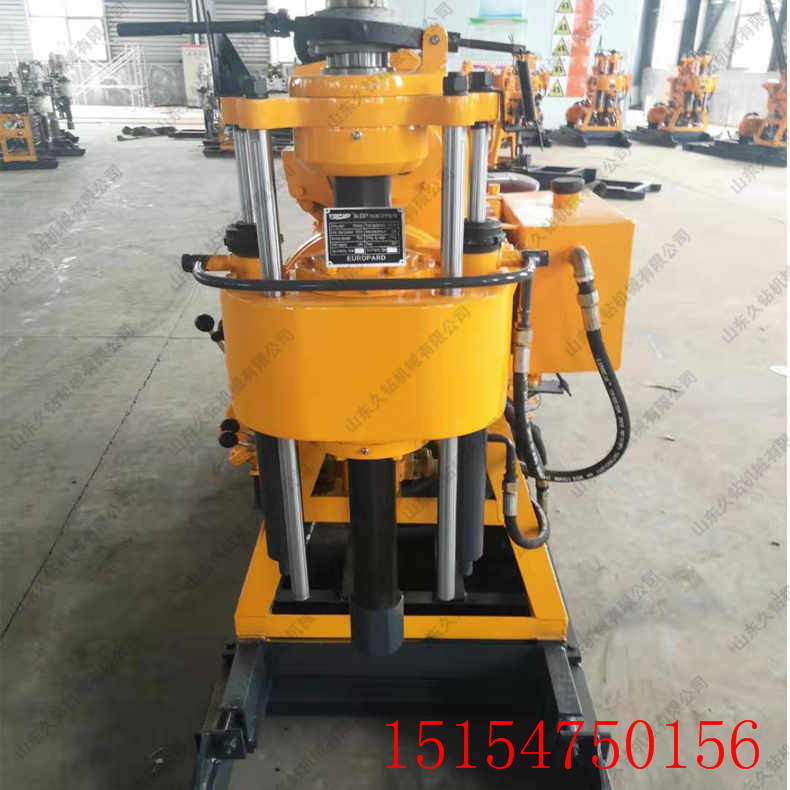

點擊圖片查看原圖
一、HZ-130Y液壓巖心鉆機適應范圍
地質普查勘探、道路及高層建筑物基礎勘查、各種混凝土結構檢查孔、江河堤壩，路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調井的鉆鑿等。
二、HZ-130Y液壓巖心鉆機特點
1、卷揚機加裝加強保持架，形成雙面支撐星輪的結構，可承受強烈沖擊；處理卡鉆等事故是可提供更大的支撐力。
2、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件；
3、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點；
4、采用53×59六方主動鉆桿，剛性強，傳遞扭矩大。
三、HZ-130Y液壓巖心鉆機技術參數
|
整機參數 |
|
|
鉆孔深度 |
130m |
|
最大開孔直徑 |
220mm |
|
終孔直徑 |
75mm |
|
鉆桿直徑 |
50mm |
|
鉆孔傾角 |
90°～75° |
|
鉆機重量 |
750kg |
|
鉆機動力（柴油機） |
20HP（14.7KW） |
|
立軸 |
|
|
立軸轉速 |
142 285 570r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩最大起重量 |
1600kg |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直徑 |
140mm |
|
鋼絲繩直徑 |
13mm |
|
鋼絲繩容量 |
27m |
|
泥漿泵 |
|
|
類型 |
臥式單缸雙作用 |
|
排量 |
160L/min |
|
最大壓力 |
1.2Mpa |
|
工作壓力 |
0.7Mpa |
|
進水管直徑 |
32mm |
|
出水管直徑 |
20mm |
|
三角帶 |
B1575mm |
