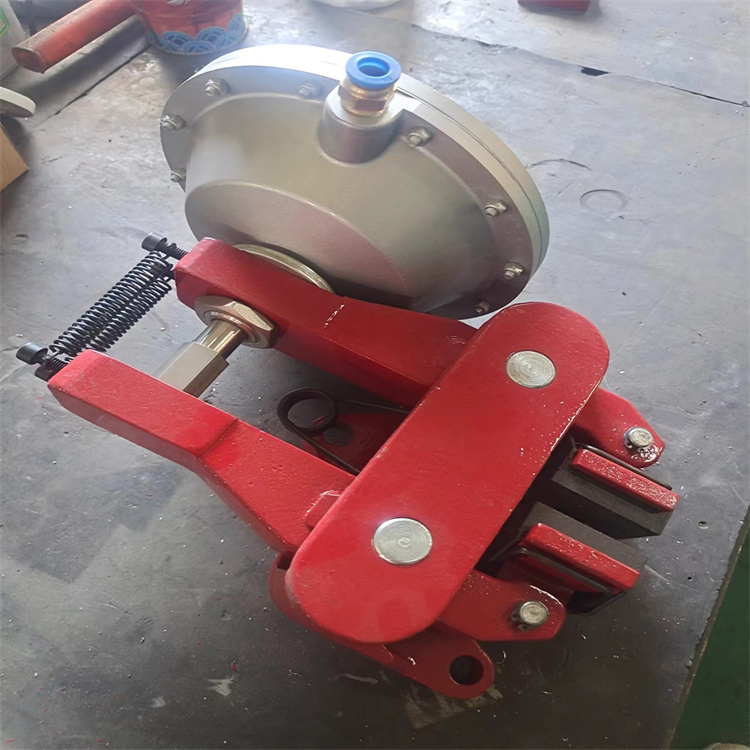

概述： QP(CQP) 系列氣動鉗盤制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。
使用條件：環境溫度: -5℃-40℃ 工作氣壓: QP系列為5-7bar; CQP 系列為≦7bar。 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。
主要特點：QP 系列為彈簧制動，氣動釋放; CQP 系列為氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝采用壓簧卡裝式，更換方便快捷。 制動襯墊磨損后調整方便簡單。 QP 系列每種規格制動器的一種盤徑可進行四級制動力矩調整。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
注: 1 、可生產不同盤厚、不同安裝尺寸的氣動鉗盤制動器。 2 、具體型號、結構外形尺寸保留更改的權利。

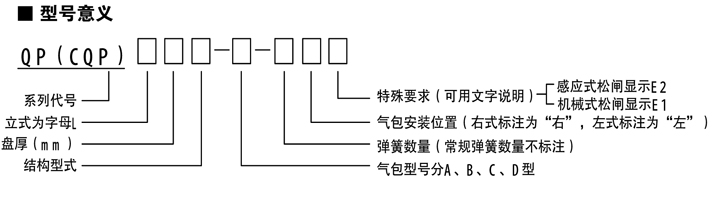

例如：1、選用QP12.7型、A型氣包、彈簧為6根、氣包左式安裝，其訂貨標記為QP12.7-A-6左；
2、選用QPL12.7A型、B型氣包、帶機械式松閘顯示，氣包右式安裝，其訂貨標記為QPL12.7A-B-E1右。

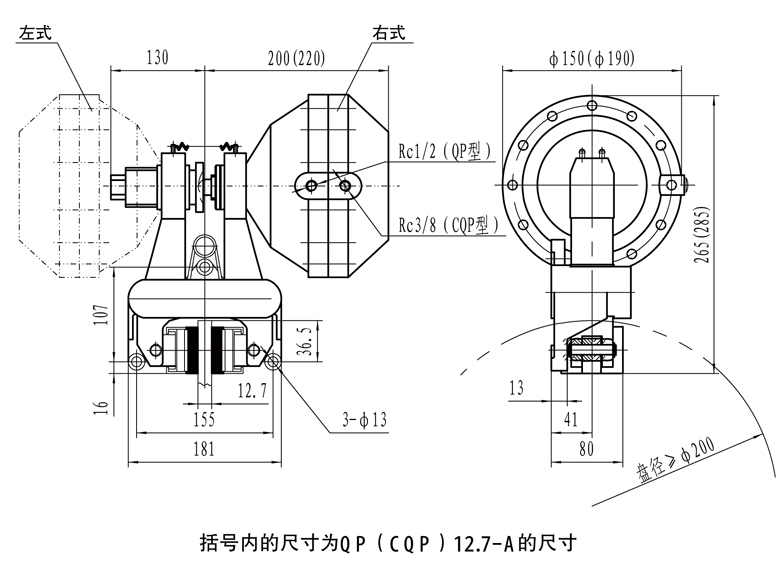

QP12.7型
|
型號 |
額定制動力(N) (八根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
QP12.7-A |
6400 |
制動盤半徑-0 . 03 |
額定制動力X有效半徑 |
273 |
553 |
24 |
|
QP12.7-B |
4800 |
140 |
293 |
20 |
CQP12.7型
|
型號 |
額定制動力(N) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
CQP12.7-A |
1788X工作氣壓 |
制動盤半徑-0 . 03 |
額定制動力X有效半徑 |
273 |
553 |
23 |
|
CQP12.7-B |
1055X工作氣壓 |
140 |
293 |
19 |

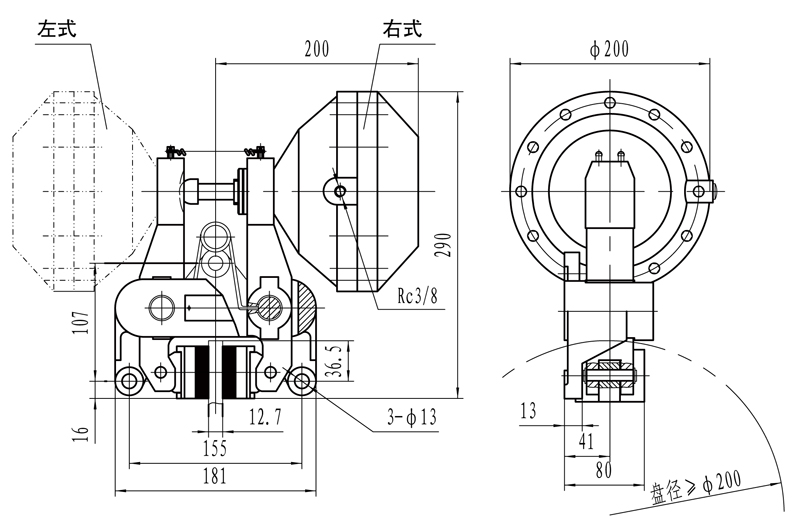

氣包帶自動補償機構，制動襯墊磨損后無需人工調整，方便省時。
|
型號 |
額定制動力(N) (八根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
QP12.7-C |
6400 |
制動盤半徑-0 . 03 |
額定制動力X有效半徑 |
273 |
553 |
25 |
QPL12.7A型
|
型號 |
額定制動力(N)(八根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
QPL12.7A-A |
6400 |
制動盤半徑-0.03 |
額定制動力X有效半徑 |
273 |
553 |
24 |
|
QPL12.7A-B |
4800 |
140 |
293 |
20 |
CQPL12.7A型
|
型號 |
額定制動力(N) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
CQPL12.7A-A |
1788X工作氣壓 |
制動盤半徑-0.03 |
額定制動力X有效半徑 |
273 |
553 |
23 |
|
CQPL12.7A-B |
1055X工作氣壓 |
140 |
293 |
19 |
QPL12.7-B型
|
型號 |
額定制動力(N)(八根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
QPL12.7-B |
2100 |
制動盤半徑-0.03 |
額定制動力X有效半徑 |
140 |
293 |
11 |
CQPL 12.7-B型
|
型號 |
額定制動力(N) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
CQPL12.7-B |
416X工作氣壓 |
制動盤半徑-0.03 |
額定制動力X有效半徑 |
140 |
293 |
10 |
QP30 ( 25.4 )型
|
型號 |
E |
額定制動力(N) (12根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
QP30-D |
30 |
32800 |
制動盤半徑-0. 065 |
額定制動力X有效半徑 |
1400 |
3000 |
70 |
|
QP25.4-D |
25.4 |
CQP30 (25.4) 型
|
型號 |
E |
額定制動力(N) (12根彈簧) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
CQP30-D |
30 |
6097X工作氣壓 |
制動盤半徑-0. 065 |
額定制動力X有效半徑 |
1400 |
3000 |
68 |
|
CQP25.4-D |
25.4 |

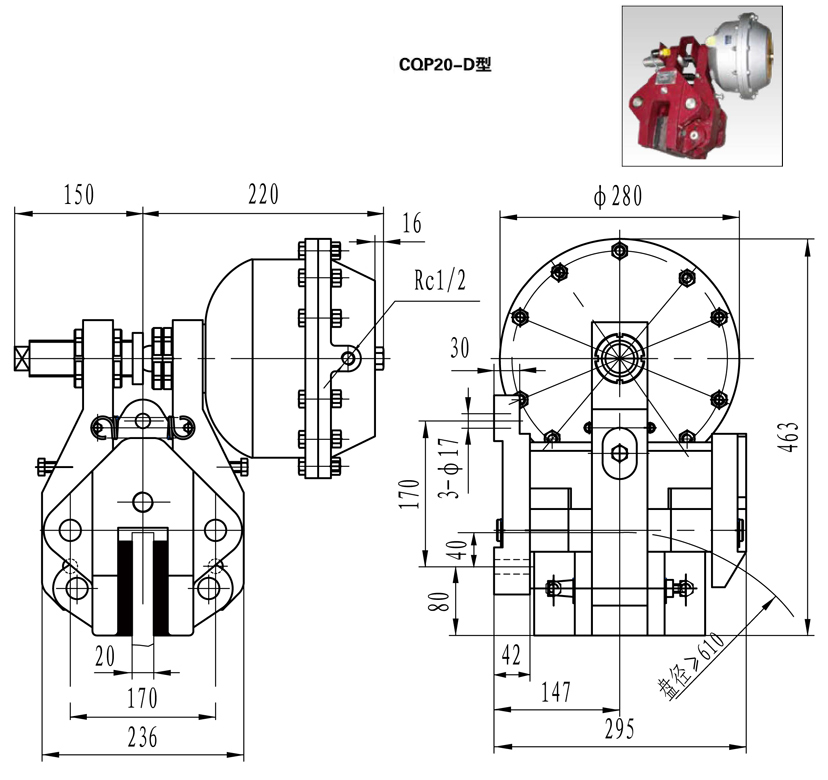

CQP20-D型
|
型號 |
額定制動力(N) |
制動盤有效半徑(m) |
額定制動力矩（Nm） |
工作氣體容量（cm3) |
總氣體容量（cm3) |
重量(kg) |
|
CQP20-D |
6097X工作氣壓 |
制動盤半徑-0. 065 |
額定制動力X有效半徑 |
1400 |
3000 |
68 |

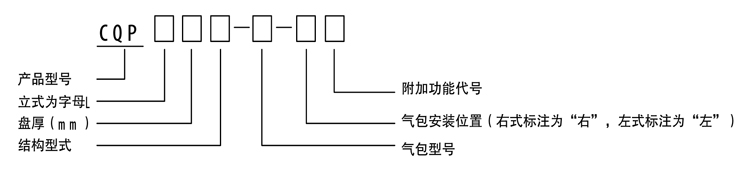

概述： CQP 系列B型產品廣泛應用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速，以及電纜、造紙、銅板等機械的張緊控制領域。
使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。 空氣源不應有油、水和其他雜質。
主要特點：氣壓制動，彈簧釋放。 整體結構簡單，體積小，重量輕。 無石棉制動襯墊，綠色環保。 制動襯墊安裝、更換方便快捷。 制動襯墊磨損后調整方便簡單。 制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。
CQP10B型 技術參數見表一，外形尺寸見表二
（表一）
| CQP10B-A | 額定制動力N | 3725 | 5415 | 7150 | 8940 | 10680 | 制動盤有效半徑m | 額定制動力距N.m |
| 氣壓 bar | 2 | 3 | 4 | 5 | 6 | |||
| CQP10B-B | 額定制動力N | 2110 | 3165 | 4220 | 5275 | 6330 | ||
| 氣壓 bar | 2 | 3 | 4 | 5 | 6 | 制動盤有效半徑-0.03 | 額定制動力距×有效半徑 | |
| CQP10B-F | 額定制動力N | 1065 | 1600 | 2133 | 2665 | 3200 | ||
| 氣壓 bar | 2 | 3 | 4 | 5 | 6 |
（表二） 單位：（mm）
| 尺寸
型號 |
B |
D |
E |
F |
ΦG |
H |
I |
J |
K |
Φd |
Φd1 |
|
CQP10B-A |
220 |
155 |
10 |
181 |
Φ190 |
310 |
39 |
80 |
40 |
Φ14 |
G3/8 " |
|
CQP10B-B |
200 |
155 |
10 |
181 |
Φ150 |
290 |
39 |
80 |
40 |
Φ14 |
G3/8“ |
|
CQP10B-F |
180 |
155 |
10 |
181 |
Φ114 |
280 |
39 |
80 |
40 |
Φ14 |
G1/4“ |

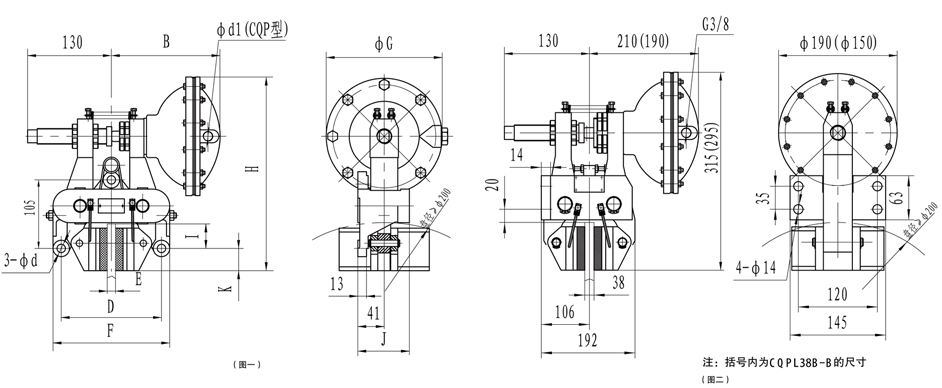

CQP20B型技術參數見表三，外形尺寸見表四，結構見圖一
（表三）
|
CQP20B-A |
額定制動力N |
3725 |
5415 |
7150 |
8940 |
10680 |
制動盤有效半徑 m |
額定制動力矩 N.m |
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
|||
|
CQP20B-B |
額定制動力N |
2110 |
3165 |
4220 |
5275 |
6330 |
||
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
制動盤半徑-0.03 |
額定制動力 X有效半徑 |
|
|
CQP20B-F |
額定制動力N |
1065 |
1600 |
2133 |
2665 |
3200 |
||
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
（表四） 單位：（mm）
| 尺寸
型號 |
B |
D |
E |
F |
ΦG |
H |
I |
J |
K |
Φd |
Φd1 |
|
CQP20B-A |
220 |
165 |
20 |
192 |
Φ190 |
310 |
39 |
90 |
40 |
Φ14 |
G3/8 " |
|
CQP20B-B |
200 |
165 |
20 |
192 |
Φ150 |
290 |
39 |
90 |
40 |
Φ14 |
G3/8 " |
|
CQP20B-F |
180 |
165 |
20 |
192 |
Φ114 |
280 |
39 |
90 |
40 |
Φ14 |
G1/4“ |
CQP38B型技術參數見表五，外形尺寸見表六，結構見圖一
（表五）
|
CQP38B-A |
額定制動力N |
3725 |
5415 |
7150 |
8940 |
10680 |
制動盤有效半徑 m |
額定制動力矩 N.m |
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
|||
|
CQP38B-B |
額定制動力N |
2110 |
3165 |
4220 |
5275 |
6330 |
||
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
制動盤半徑-0.03 |
額定制動力 X有效半徑 |
|
|
CQP38B-F |
額定制動力N |
1065 |
1600 |
2133 |
2665 |
3200 |
||
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
（表六） 單位：（mm）
| 尺寸
型號 |
B |
D |
E |
F |
ΦG |
H |
I |
J |
K |
Φd |
Φd1 |
|
CQP38B-A |
220 |
200 |
38 |
230 |
Φ190 |
310 |
39 |
90 |
40 |
Φ14 |
G3/8 " |
|
CQP38B-B |
200 |
200 |
38 |
230 |
Φ150 |
290 |
39 |
90 |
40 |
Φ14 |
G3/8“ |
|
CQP38B-F |
180 |
200 |
38 |
230 |
Φ114 |
280 |
39 |
90 |
40 |
Φ14 |
G1/4“ |
CQPL38B型技術參數見表七，結構及外形尺寸見圖二
（表七）
|
CQPL38B-A |
額定制動力N |
3725 |
5415 |
7150 |
8940 |
10680 |
制動盤有效半徑 m |
額定制動力矩 N.m |
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
|||
|
CQPL38B-B |
額定制動力N |
2110 |
3165 |
4220 |
5275 |
6330 |
制動盤半徑-0.03 |
額定制動力 X有效半徑 |
|
氣壓 bar |
2 |
3 |
4 |
5 |
6 |
